概述

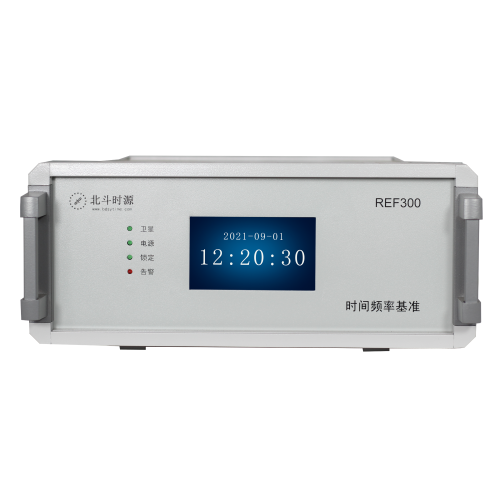

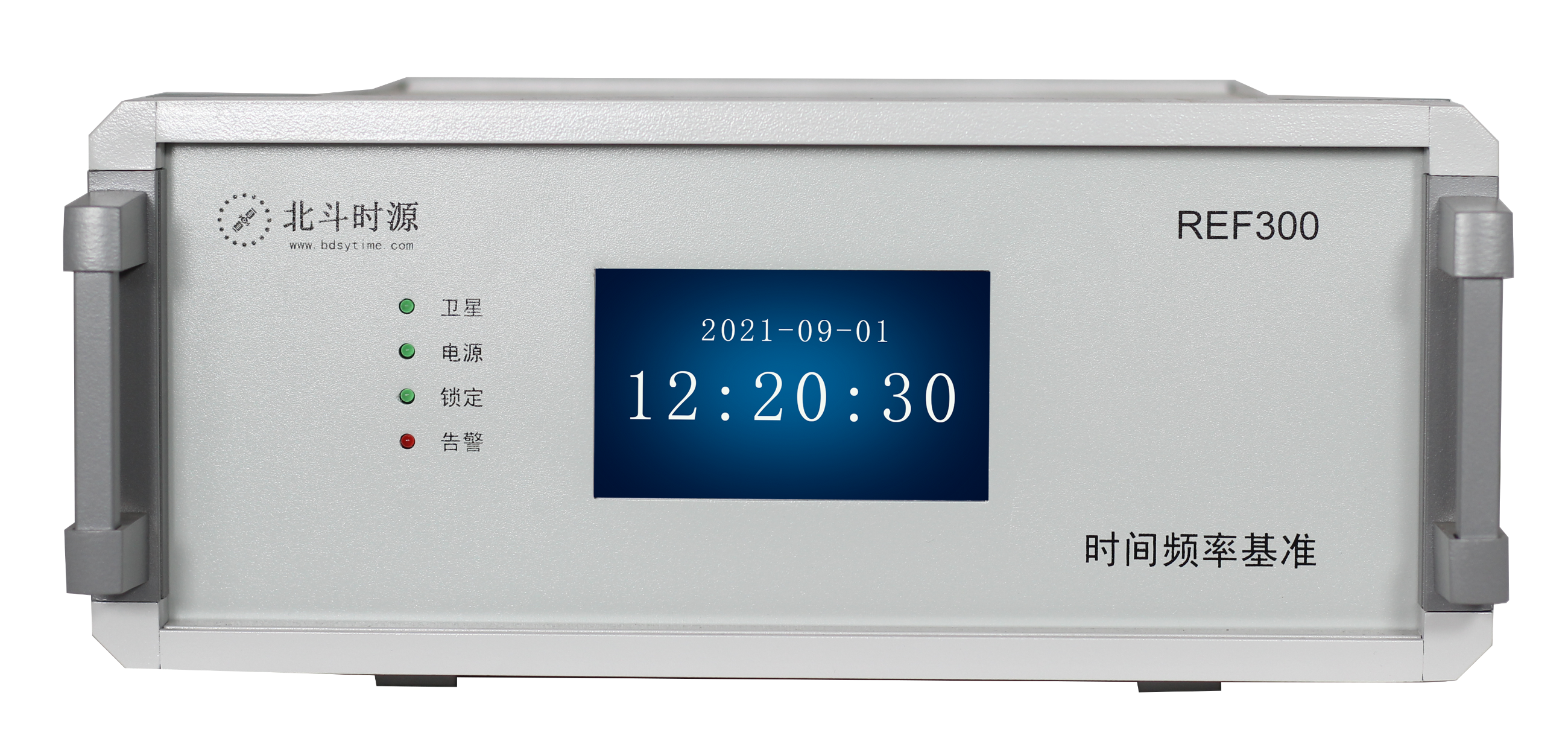

REF300便攜式時鐘是北斗時源（北京）科技有限公司自主研發生產的“高精度時間同步儀”，REF300手持時鐘由高精度高靈敏度授時型GPS/北斗接收機、高可靠性工業主板、高性能恒溫晶振、全彩液晶觸摸屏等部件組成，采用高效嵌入式Linux操作系統，集成了衛星授時、時鐘馴服、頻率測控、計算機時間同步等技術。具有授時精度高、整體功耗小、運行穩定可靠等特點。

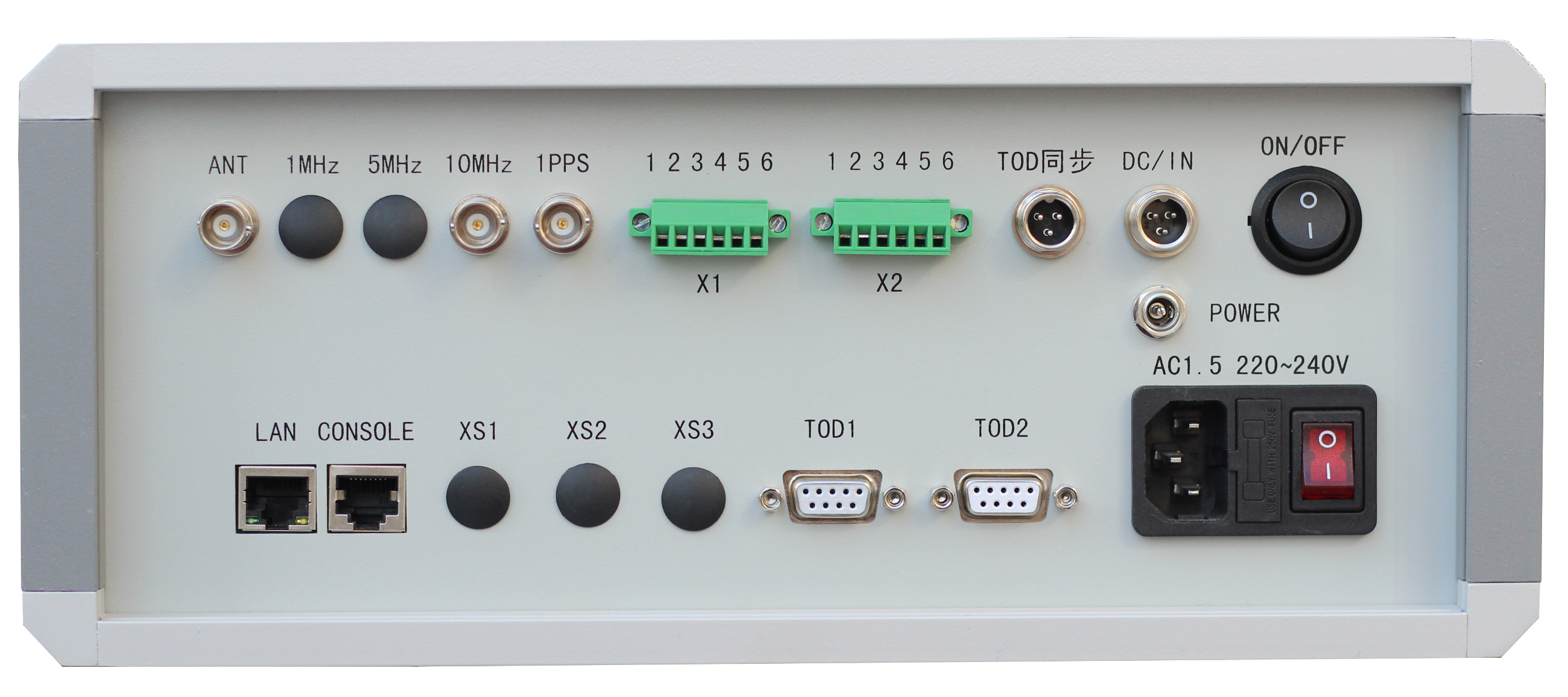

REF300便攜式時鐘時間基準同步到GPS/北斗衛星源，設備具有完整的系統管理、監控功能和日志記錄功能，支持標準的NTP和SNTP網絡授時協議，支持NTP網絡對時、串口授時、1PPS脈沖信號輸出、10MHz輸出、IRIG-B碼信號輸出等功能。該設備為服務器、網絡設備、網絡子鐘、終端計算機提供精確、安全、可靠的同步時鐘信號。
主要特點 | |
內置恒溫晶振 利用GPS北斗自動校準頻率 支持單北斗授時模式 日平均頻率準確度<1E-12 馴服、保持自動切換 | 高性能鋰電池可獨立工作4小時以上 衛星丟失后依靠恒溫晶振守時 低相噪頻率信號輸出 NTP請求量：2800次/秒 |
技術指標 | |||
產品特性 | 規格名稱 | 指標及參數 | |
電源 | 供電電壓 | 12.6VDC/220VAC | |
啟動功耗 | ≤35W | ||
穩態功耗 | ≤20W | ||
鋰電池 | 容量 | 10Ah | |
工作時長 | 大于4小時 | ||
ANT | 信號電壓 | 3.3~5V（饋電） | |
天線接口 | BNC | ||
10MHz | 1路，BNC接口，50Ω正弦波 | ||
輸出幅度 | ≥7dBm | ||
馴服準確度 | ＜1E-12/天 | ||
保持頻率準確度 | ＜1×10‐12（衛星鎖定，24小時平均值） | ||
穩定度 | ＜3E-11/1s ＜1E-11/10s | ||
相位噪聲 | ≤-80dBc/Hz @1Hz ≤-100dBc/Hz @10Hz ≤- 130dBc/Hz @100Hz ≤- 140dBc/Hz @1kHz ≤- 150dBc/Hz ≥10kHz | ||
失真度 | 諧波：≤-40dBc 非諧波（雜散）：≤-80dBc | ||
LAN | 授時協議 | NTP v1、v2、v3、v4(RFC1119&1305) SNTP(RFC2030) DAYTIME（RFC867) | |
授時模式 | NTP Peer Client/Server Broadcast Multicast | ||
加密協議 | MD5 Authentication（RFC1321）RSA非對稱加密 Autokey | ||
登陸協議 | 串口console Telnet（RFC854）SSH HTTP/SSL/HTTPS（RFC2616) FTP（RFC959） | ||
網管協議 | SNMP v1、v2 MIB II (RFC1213) | ||
其他協議 | IPV4、IPV6、IPv4/IPv6 Hybrid DHCP (RFC2131) | ||
1PPS | 1路，BNC，TTL 電平（3~5V），輸出阻抗 50Ω | ||
同步精度 | ＜30ns | ||
NTP | 定時精度 | ＜30ns | |
脈沖寬度 | 100ms | ||
上升沿 | ＜10ns | ||
抖動 | ＜1ns | ||
狀態 | 當衛星鎖定時，秒脈沖與衛星1PPS同步 當衛星失鎖時，由內置恒溫晶振保持 | ||
IRIG-B | 輸出點平 | RS422 | |
接口 | 航空插頭GX12-3 引腳定義：Pin1：P_DCLS，Pin2：N_DCLS，Pin3：GND。 | ||
TOD1/TOD2 | 2 路，RS232，NMEA0183語句（波特率：9600，數據位：8，奇偶校驗：null，停止位：1） | ||
工作模式 | 馴服、保持； 2 種工作方式自動切換 | ||
保持精度 | 1PPS守時：<10us@24h（鎖定24h后，外參考1PPS斷開） | ||
物理及環境參數 | 物理及環境參數 : 尺寸：便攜式機箱 310mm×310mm×130mm 重量： <2Kg 工作溫度：-10℃―+50℃ 濕度： 95％無冷凝 | ||
選件 | 支持多路2.048 MHz、5MHz、1MHz、1PPS、RS485/RS422、1PPM、1PPH、IRIG-B(AC)、IRIG-B(DC)、IEEE1588/PTP、NTP等接口 | ||
REF300是一款便攜式時鐘設備，主要用于實現晶振（Crystal Oscillator）的NTP/PTP時間同步。作為一種NTP網絡校時服務器，REF300具備高精度的時間同步功能，可用于各種應用場景，包括計算機網絡、通信系統、工業自動化等領域。以下是對REF300的詳細介紹：
1. 設備概述：
REF300是一款高性能的便攜式時鐘設備，內置晶振技術，并支持NTP和PTP協議。它提供精確的時間參考，用于將計算機網絡中的各個設備的時鐘同步到統一的時間標準。
2. 晶振技術：
REF300采用先進的晶振技術，它是一種基于晶體振蕩的時鐘源。晶振具有高穩定性、低抖動和準確的頻率特性，能夠提供可靠的時鐘信號。REF300的晶振技術保證了時間同步的高精度和穩定性。
3. NTP/PTP時間同步：
REF300支持NTP（Network Time Protocol）和PTP（Precision Time Protocol）這兩種常用的時間同步協議。NTP是一種用于在計算機網絡中同步時間的協議，它基于客戶-服務器模式，可以通過與NTP服務器通信來獲取準確的時間信息并進行時間同步。PTP是一種用于高精度時鐘同步的協議，它通過精確的時間戳和時鐘同步算法，實現微秒級別的時間同步。
4. NTP網絡校時服務器：
REF300作為一款NTP網絡校時服務器，能夠提供穩定可靠的時間同步服務。它可以作為網絡中的主時鐘源，為其他設備提供準確的時間參考。REF300通過與外部時間源（如GPS、原子鐘等）同步，保持其時間的準確性和一致性。
5. 便攜式設計：
REF300采用便攜式設計，方便攜帶和部署。它可以靈活地放置在各種場景中，如辦公室、實驗室、工地等。同時，REF300還提供便捷的操作界面和配置選項，使用戶能夠輕松地進行設備的設置和管理。
總結：
REF300是一款便攜式時鐘設備，基于晶振技術實現NTP/PTP時間同步功能。作為NTP網絡校時服務器，它具備高精度的時間同步能力，可用于各種應用場景。REF300的便攜式設計和
操作簡便的特點使得它成為理想的選擇。REF300通過內置的晶振技術提供穩定準確的時鐘信號，并支持NTP和PTP協議，可以與網絡中的其他設備進行時間同步。它可以作為主時鐘源，為整個網絡提供統一的時間參考，確保各個設備的時鐘精度和一致性。
REF300的功能和配置選項可以根據具體需求進行靈活調整。用戶可以通過簡單的操作界面進行設備的設置和管理。REF300支持多種連接方式，包括以太網、串口等，以便與不同類型的設備進行通信和同步。
REF300還具備高度的可靠性和穩定性。它采用優質的組件和材料，經過嚴格的質量控制和測試，確保設備的性能和可靠性。同時，REF300提供了故障檢測和報警功能，及時通知用戶任何問題或異常情況。
在各種應用場景中，REF300的NTP網絡校時服務器功能可以提供精確的時間參考，確保各個設備在同一時間框架內運行。這對于需要時間同步的領域尤為重要，如金融交易、科學實驗、工業控制等。REF300的便攜式設計使得它可以靈活部署，適應不同的環境和場所。
總而言之，REF300作為一款便攜式時鐘設備，結合晶振技術和NTP/PTP協議，實現了高精度的時間同步功能。它的易操作性、穩定性和可靠性使其成為網絡中時間同步的理想選擇。無論是小型辦公室網絡還是大型工業控制系統，REF300都能滿足用戶對時間同步的需求，并提供準確可靠的時間參考。
